Co zmienia się w układzie okablowania, gdy obiekt leży w strefie drgań i wpływów górniczych

Na terenach objętych aktywną lub historyczną eksploatacją górniczą standardowe zasady prowadzenia przewodów okazują się niewystarczające. Typowe projekty budowlane zakładają, że budynek stanowi stabilną, nieruchomą bryłę, w której układ kabli pozostaje nienaruszony przez dziesięciolecia. Rzeczywistość w strefach szkód górniczych weryfikuje to założenie, ponieważ ruchy podłoża i osiadanie gruntu wymuszają ciągłą pracę całej konstrukcji. Zjawisko to sprawia, że infrastruktura zasilająca ulega uszkodzeniom znacznie szybciej niż powstają widoczne pęknięcia na murach. Zanim zarządca nieruchomości zauważy naruszenia tynku czy szczeliny w fundamentach, sieć wewnątrz ścian już odbiera silne naprężenia mechaniczne. W regionach o specyficznych uwarunkowaniach geologicznych, takich jak Śląsk, powtarzające się awarie zasilania stanowią często pierwszy objaw postępującej degradacji struktury obiektu. Ograniczona elastyczność miedzianych żył i sztywnych punktów styku uniemożliwia naturalne amortyzowanie przesunięć tektonicznych.

Mechanizm uszkodzeń układów łączeniowych i przewodów

Ciągłe mikrowstrząsy struktury budynku przenoszą się bezpośrednio na wszystkie elementy infrastruktury elektroinstalacyjnej. Głównym problemem w takiej sytuacji stają się puszki rozgałęźne wyposażone w tradycyjne zaciski śrubowe. Wibracje powodują stopniowe odkręcanie się śrub mocujących żyły, co z czasem całkowicie pozbawia układ stabilnego styku. W standardowych warunkach takie złącza pracują bezawaryjnie, jednak na terenach górniczych regularne drgania doprowadzają do niebezpiecznego luzu. Utrata optymalnego docisku skutkuje natychmiastowym wzrostem rezystancji przejścia, a to generuje intensywne wydzielanie ciepła w punkcie łączenia. Rośnie tym samym ryzyko iskrzenia, topienia się izolacji wokół zacisku, a ostatecznie powstawania całkowitych przerw w obwodzie.

Naprężenia pracujących ścian oddziałują równie destrukcyjnie na same przewody, szczególnie te układane metodą podtynkową bez dodatkowych osłon. Siły ścinające i rozciągające powstające podczas minimalnych pęknięć muru przenoszą się na zewnętrzną powłokę kabla. Sztywno zacementowany przewód ulega naciągnięciu, co prowadzi do mikropęknięć warstwy izolacyjnej. Uszkodzenia te pozostają całkowicie niewidoczne dla użytkowników budynku, kryjąc się pod grubą warstwą gładzi i farby. Naruszona bariera dielektryczna staje się podatna na wnikanie wilgoci z powietrza lub muru, powodując upływność prądu i wyzwalanie wyłączników różnicowoprądowych. Sieć traci parametry bezpieczeństwa długo przed tym, zanim nastąpi fizyczne zerwanie żyły przewodzącej.

Kompensacja drgań i elastyczne prowadzenie tras kablowych

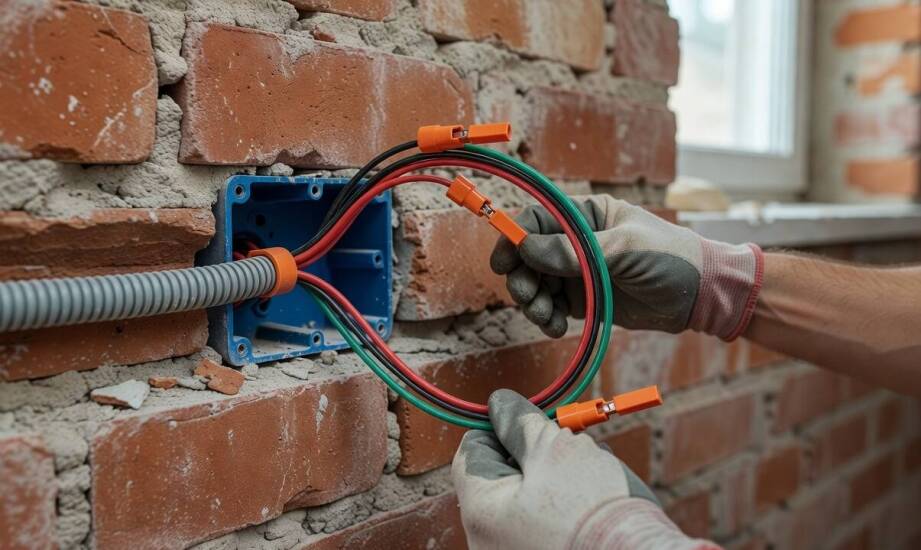

Techniki zabezpieczania instalacji przed wpływem szkód górniczych opierają się na nadaniu całej strukturze odpowiedniej elastyczności. Podstawowym krokiem jest rezygnacja z zacisków śrubowych na rzecz nowoczesnych połączeń sprężystych. Złączki wyposażone w sprężyny dociskowe automatycznie kompensują luzy wywołane drganiami, utrzymując stałą siłę nacisku na przewód niezależnie od ruchów budynku. Równie istotną praktyką instalatorską staje się celowe pozostawianie technologicznego zapasu długości żyły wewnątrz puszek montażowych. Nadmiar kabla ułożony w delikatną pętlę działa jak mechaniczny amortyzator. W momencie nagłego przesunięcia się ściany przewód po prostu się prostuje, zamiast ulegać naciągnięciu.

Modyfikacji ulegają także same trasy poprowadzenia zasilania. Wszelkie przejścia przez dylatacje budowlane oraz strefy nośne podatne na osiadanie zabezpiecza się rurami osłonowymi. Gładka powierzchnia wewnątrz peszla pozwala przewodowi przesuwać się wzdłuż osi, co oddziela go od mechanicznej pracy muru. W praktyce firmy Egon, realizującej kompleksowe modernizacje na terenie Śląska, ten rodzaj kompensacji naprężeń stanowi fundament poprawnie przygotowanego układu. Wykonując instalacje elektryczne w Jaworznie, monterzy muszą uwzględniać silne uwarunkowania geologiczne tego obszaru wynikające z wieloletniego wydobycia węgla. Identyczne rygory obejmują systemy alarmowe czy obwody automatyki inteligentnego domu, w których delikatne kable sygnałowe wykazują jeszcze wyższą podatność na zerwanie.

Ochrona infrastruktury i minimalizacja kosztów napraw

Wczesne uwzględnienie ryzyka występowania mikrowstrząsów na etapie kładzenia okablowania chroni zarządcę obiektu przed drastycznymi wydatkami serwisowymi. Zastosowanie metod kompensacji drgań zapobiega konieczności inwazyjnego kucia ścian w poszukiwaniu ukrytych przerw w obwodzie. Lokalizacja uszkodzenia w przypadku przewodu zalanego sztywno w tynku wymaga użycia drogiego sprzętu diagnostycznego, a samo usunięcie awarii niszczy wykończenie wnętrza. Prawidłowo zamortyzowany układ absorbuje większość energii mechanicznej pochodzącej z gruntu, zachowując ciągłość zasilania nawet w sytuacji silniejszego tąpnięcia. Odpowiednie zaplanowanie tras i dobór elastycznych złączy pozwalają instalacji przetrwać dekady trudnych warunków eksploatacji.
