Dlaczego kolejność wybierania gruntu zmienia pracę ściany szczelinowej i stalowych rozparć w wykopie miejskim

W gęstej zabudowie miejskiej realizacja głębokiego wykopu narzuca konieczność ścisłej kontroli przemieszczeń gruntu od pierwszego dnia prowadzenia robót. Ograniczona przestrzeń robocza oraz bliskość istniejących fundamentów całkowicie wykluczają zastosowanie bezpiecznego skarpowania. Generalni wykonawcy inwestycji kubaturowych i infrastrukturalnych muszą opierać się na sztywnych obudowach pionowych. W naszej praktyce inżynierskiej, wykorzystując ciężkie zestawy kopiące do pracy w trudnych warunkach, obserwujemy kluczową zależność bezpieczeństwa od harmonogramu robót ziemnych. Zabezpieczenie tak wrażliwych placów budowy wymaga perfekcyjnej synchronizacji między tempem wybierania mas a reakcją statyczną konstrukcji oporowej. Stabilność sąsiednich budynków zależy od precyzyjnego zarządzania siłami, które zmieniają się wraz z każdym usuniętym metrem sześciennym gruntu.

Wpływ etapowania robót na mechanikę parcia

Stopniowe wybieranie gruntu warstwami wywołuje ciągłe zmiany w rozkładzie parcia czynnego działającego na żelbetową obudowę. W początkowej fazie, przed założeniem pierwszego poziomu podparcia, ściana pracuje w schemacie wspornikowym i jest utwierdzona wyłącznie w gruncie poniżej dna wykopu. Stanowi to najbardziej wrażliwy etap dla odkształceń, ponieważ górna krawędź konstrukcji ma swobodę przemieszczania się w kierunku pustej przestrzeni. Parcie narasta wraz z głębokością, natomiast stabilizujące obciążenie bierne ulega szybkiej redukcji.

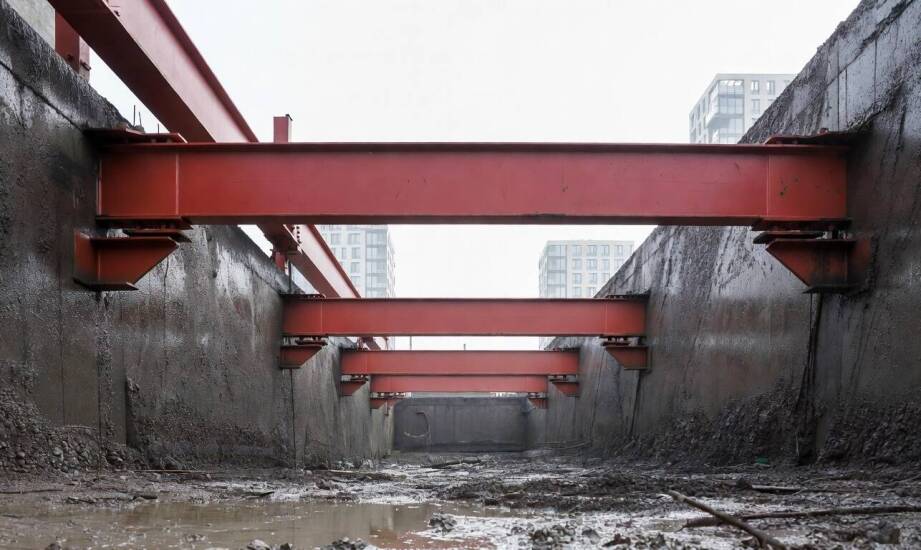

Zmiana schematu statycznego następuje w momencie, gdy na odpowiedniej rzędnej powstaną tymczasowe konstrukcje rozparcia. Po ich wstępnym sprężeniu układ zaczyna przekazywać potężne obciążenia boczne na poziome elementy ściskane. Stalowe rury skutecznie blokują dalsze wychylenia paneli żelbetowych. Rygorystyczna technologia narzuca bezpieczną sekwencję zadań na placu budowy:

• wykopanie ziemi wyłącznie do poziomu platformy roboczej,
• precyzyjny montaż profili oraz ich mocne zakotwienie,
• zadanie odpowiednich sił sprężających siłownikami hydraulicznymi,
• bezpieczna kontynuacja pogłębiania wykopu.

Omijanie lub opóźnianie tych kroków grozi przeciążeniem zbrojenia i nadmiernym wychyleniem korony obudowy w stronę pracujących maszyn.

Sztywność obudowy a sygnały z aparatury pomiarowej

Masywny przekrój ściany szczelinowej znacząco ogranicza osiadanie okolicznego terenu, jednak zjawisk deformacyjnych w głębokich wykopach miejskich nie da się całkowicie wyeliminować. Przy obiektach schodzących kilkanaście metrów poniżej poziomu zero nawet kilkumilimetrowe przemieszczenia poziome rzutują na bezpieczeństwo infrastruktury podziemnej. Przedłużająca się praca koparek bez zamknięcia etapu rozpórkami zmusza sąsiednie sekcje obudowy do przejęcia dodatkowych obciążeń. Lokalne przeciążenia bardzo często prowadzą do groźnych zarysowań betonu oraz utraty szczelności na stykach roboczych.

Ciągła kontrola geotechniczna dostarcza inżynierom danych weryfikujących założenia projektowe z rzeczywistą odpowiedzią ośrodka gruntowego. Zespoły budowlane opierają się na odczytach z rur inklinometrycznych osadzonych w zbrojeniu oraz na precyzyjnej sieci geodezyjnej na sąsiednich kamienicach. Przyrosty osiadań lub przemieszczenia zbliżające się do założeń granicznych wymagają natychmiastowego przerwania kopania. Taka sytuacja wymusza modyfikację układu przestrzennego poprzez dostawienie kolejnych profili stalowych lub zwiększenie naciągu w już funkcjonujących elementach podparcia. Elastyczne dopasowanie postępu prac do wskazań aparatury zapobiega kosztownym awariom.

O ostatecznym powodzeniu zabezpieczenia wykopu w gęstej tkance miejskiej przesądza rygorystyczna zgodność przyjętej technologii z lokalnymi warunkami geologicznymi. Sekwencja usuwania ziemi wprost kształtuje dystrybucję naprężeń pomiędzy barierą betonową a układem stalowym. Konsekwentne realizowanie poszczególnych faz głębienia, połączone z błyskawiczną analizą wyników z systemów pomiarowych, tworzy najsilniejszy mechanizm chroniący okoliczne obiekty przed uszkodzeniem.
