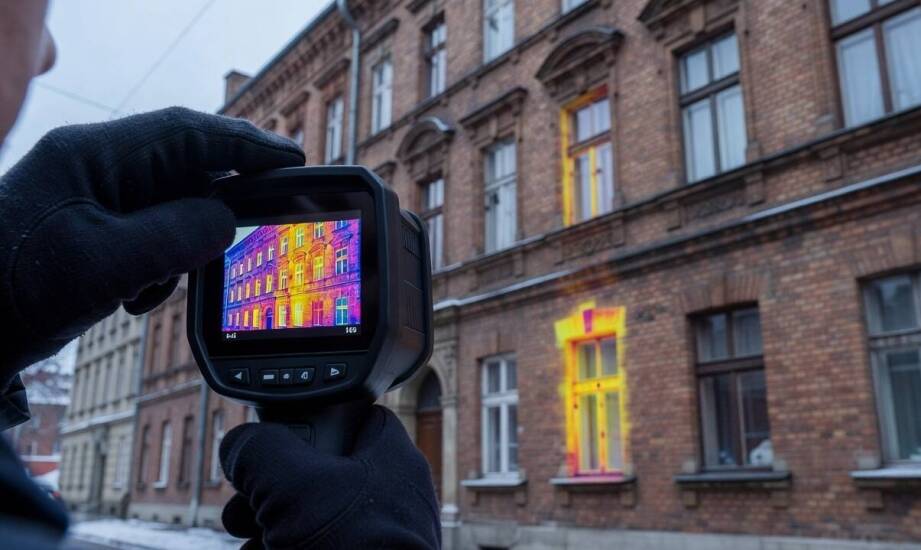

Termogramy w starszej zabudowie miejskiej — jak specyfika kamienic i bloków wpływa na obraz z kamery

Starsza zabudowa miejska stanowi ogromne wyzwanie dla nowoczesnych metod diagnostycznych ze względu na specyfikę zastosowanych materiałów konstrukcyjnych. Architektura przedwojennych kamienic opiera się na grubych murach z pełnej cegły oraz masywnych stropach z drewna, podczas gdy wznoszone w latach sześćdziesiątych i siedemdziesiątych bloki wielkopłytowe składają się z prefabrykowanych elementów betonowych. Odmienna gęstość, porowatość oraz struktura tych budulców powodują, że ten sam wyciek wody z nieszczelnej instalacji pojawia się na ekranie urządzenia pomiarowego w zupełnie innej formie. Zrozumienie fizyki budowli ma w tym przypadku fundamentalne znaczenie. Obraz termiczny nie przenika przez ściany, a jedynie rejestruje powierzchniowy rozkład temperatur, który w leciwych obiektach ulega drastycznym zniekształceniom.

Wpływ murów ceglanych na rozkład temperatur

Głównym problemem analitycznym w historycznych kamienicach jest potężna bezwładność cieplna pełnej wypalanej cegły. Ściany nośne na niższych kondygnacjach takich budynków potrafią osiągać grubość przekraczającą pół metra. Taka masa materiału sprawia, że mur bardzo powoli oddaje zakumulowane ciepło i skutecznie zniekształca naturalne gradienty temperatur. Ukryty głęboko w ścianie wyciek wody nie tworzy na powierzchni wyraźnego, ostrego punktu o niższej wartości termicznej, lecz stopniowo rozmywa się na ogromnym obszarze. Plama chłodu widoczna na ekranie kamery bywa wielokrotnie większa niż rzeczywiste źródło awarii, co bardzo utrudnia precyzyjne namierzenie pękniętej rury bez naruszania struktury ściany.

Drewniane stropy belkowe wprowadzają kolejny poziom trudności podczas inspekcji starych budynków. Drewno posiada specyficzną właściwość przewodzenia wilgoci oraz temperatury równolegle do ułożenia włókien konstrukcyjnych. Woda z nieszczelnego pionu może swobodnie wędrować wewnątrz stropu na odległość nawet kilku metrów, omijając główne warstwy izolacyjne. Sytuacja ta tworzy na termogramie podłużne wzory sugerujące potężną awarię w danym miejscu, podczas gdy właściwe rozszczelnienie znajduje się na drugim końcu korytarza. Zjawisko to sprawia, że specjaliści z firmy AZ Lokalizacja weryfikują wyłapane anomalie innymi metodami, ponieważ praca na samej kamerze w starym budownictwie generuje ryzyko fałszywych alarmów.

Zaburzenia odczytów w blokach z wielkiej płyty

Obraz rejestrowany w blokach z prefabrykowanego betonu zachowuje się odmiennie, a głównym źródłem błędów interpretacyjnych stają się w tym przypadku łączenia poszczególnych elementów nośnych. Spoiny zlokalizowane między wielkimi płytami cechują się zupełnie inną przewodnością cieplną niż gęsta masa samego betonu. Tworzy to silne zjawisko fizyczne, w którym mostki termiczne na krawędziach płyt objawiają się jako wyraźne linie o temperaturze niższej o ponad trzy stopnie Celsjusza. Dla niedoświadczonego operatora urządzenia taki widok łudząco przypomina rozległe strefy zawilgocenia lub aktywne wycieki.

Stare, wielokrotnie przebudowywane szachty instalacyjne oraz przewody wentylacyjne stanowią w blokowiskach osobną barierę analityczną. Pionowe kanały techniczne są tam najczęściej obudowane wtórnymi warstwami płyt gipsowo-kartonowych lub ukryte pod solidną warstwą tynku. Dystans między rzeczywistą rurą a zewnętrzną osłoną powoduje drastyczne rozmycie śladów termicznych ukrytej awarii wodnej. Problem ten potęgują rury centralnego ogrzewania prowadzone w niestandardowych, często modyfikowanych przez lokatorów miejscach. Gorące elementy instalacji skutecznie maskują chłodniejsze strefy przenikania wilgoci, a emitowane promieniowanie cieplne odbija się od pobliskich kafelków. Praktyka pokazuje, że precyzyjna termowizja w Poznaniu wymaga znajomości lokalnych rozwiązań architektonicznych, aby trafnie odróżnić ślad wycieku od nagrzanego pionu CO.

Skomplikowana interpretacja termogramów w starszych obiektach miejskich dowodzi, że samo śledzenie różnic temperatur na ekranie kamery nie daje gwarancji poprawnej diagnozy. Zniekształcenia obrazu wywoływane przez wysoką pojemność cieplną grubych cegieł, właściwości drewna czy konstrukcyjne mostki wielkiej płyty wymuszają na diagnostach pogłębienie badań. Standardem staje się rozszerzenie inspekcji wizyjnej o punktowe pomiary wilgotności wgłębnej oraz rygorystyczną analizę archiwalnych przebiegów instalacji hydraulicznych. Tylko skrzyżowanie kilku różnych technologii pozwala odseparować naturalne zjawiska fizyczne starych murów od rzeczywistych ognisk korozji i nieszczelności.
